Лотки для инкубатора своими руками

Инкубатор своими руками – выгодно, просто, практично

В наше непростое время, когда цены на товары растут неумолимыми темпами, всегда найдешь ту область, в которой можно с выгодой применить свое практическое мастерство и теоретические знания. Посмотрев на стоимость инкубатора, произведенного в промышленных условиях, можно легко просчитать выгоду от самостоятельного изготовления подобного устройства. Тем более что изготовить домашний инкубатор своими руками не так уж и сложно.

Вот что говорит про свой самодельный инкубатор с механическим переворотом яиц пользователь форума генийкот.

Корпус инкубатора

В большинстве самодельных устройств основой всего является корпус. И инкубатор в данном случае не является исключением.

Для изготовления корпуса вполне подойдут пористые полимерные материалы, пеноплекс (пенополистирол) толщиной 20 мм и т.п. Можно также использовать листы ДВП или ДСП, но следует создавать двойные стены с наполнителем из поролона, войлока или пенопласта.

Размеры инкубатора напрямую будут зависеть от количества яиц, которое планируется одновременно помещать в камеру. По высоте внутренней камеры 50-ти см будет вполне достаточно. Площадь внутреннего основания будет равняться площади лотка для яиц. Но к ней необходимо прибавить примерно 50 мм с каждой стороны. Именно такой зазор должен быть между лотком и корпусом инкубатора для обеспечения циркуляции воздушных потоков. В нижнем основании инкубатора обязательно следует просверлить несколько отверстий диаметром 10 мм, через которые будет осуществляться воздухообмен между внутренним пространством камеры и внешней средой (инкубатор постоянно должен обогащаться кислородом). Для инкубатора, рассчитанного на 50 яиц, достаточно 6-ти отверстий.

Для обеспечения беспрепятственного движения воздуха между дном устройства и поверхностью, на которой он будет установлен, должен оставаться зазор 30…50 мм. В его верхней крышке следует сделать смотровое окошко 100х100 мм, закрываемое стеклом. Если в инкубаторе отсутствует принудительная вентиляция, то стекло во время работы следует приоткрывать, оставляя щель величиной 10…15 мм.

Лоток для инкубатора

Для того чтобы яйца можно было аккуратно уложить во внутреннее пространство инкубатора, нам необходимо сделать специальный лоток. В нашем случае его можно изготовить на основе деревянной рамки, которая снизу обтянута мелкой сеткой. В качестве сетки подойдет как обыкновенная москитка, используемая в конструкции современных оконных стеклопакетов, так и металлическая (может быть другая) сетка, имеющая размер ячейки, сопоставимый с величиной 5х5 мм (но не более). Для того чтобы исключить провисание сетки, снизу лотка можно прибить пару небольших реек, которые комплексно укрепят конструкцию лотка.

Для того чтобы яйца в процессе инкубации было удобнее переворачивать, лоток следует оснастить вставной деревянной решеткой. Для удобства можно изготовить сразу несколько решеток, имеющих разные размеры внутренних ячеек. Так, для перепелиных яиц подойдет решетка с размером ячейки 45х35 мм, для куриного яйца нужны ячейки размером 67х75 мм. Если же вы хотите закладывать в инкубатор гусиные яйца, то и ячейки должны быть соответствующих размеров – 90х60 мм. По ширине решетка должна быть на 5 мм меньше самого лотка. По длине она должна быть короче на 50…60 мм – для перепелиных, на 80…90 мм – для куриных и на 100…110 мм – для гусиных яиц. Таким образом, передвигая решетку вдоль лотка, можно переворачивать яйца на 180 градусов. С целью равномерного прогрева яиц с течением времени выполнять подобную процедуру следует примерно один раз в 2 – 3 часа.

Высота бортиков самого лотка должна быть 70–80 мм. Лоток следует устанавливать на ножки высотой 100 мм.

Это наиболее простая конструкция лотка, позволяющая одновременно переворачивать все яйца. Но для того, чтобы конструкция инкубатора была более современной, процесс переворачивания яиц можно автоматизировать. А для этого потребуется произвести некоторые технические усовершенствования.

Как сделать переворот в инкубаторе

Для того чтобы автоматизировать процесс переворота яиц в инкубаторе, в его конструкцию необходимо внедрить электромеханический привод, срабатывающий через определенный промежуток времени (как мы уже говорили, он составляет 2–3 часа). Точность временного промежутка будет обеспечивать специальное реле времени. Реле можно приобрести уже в готовом виде. Любители «поковыряться» в микросхемах могут сделать его самостоятельно, беря за основу электронные или даже механические часы, которые легко купить и в Москве, и в любой деревне.

Вот, что по этому поводу пишет пользователь FORUMHOUSE.

Решетка лотка должна двигаться по направляющим. Роль направляющих смогут сыграть стенки лотка. Но во избежание случайного заклинивания данный механизм можно усовершенствовать. Для этого по центральной оси решетки следует прикрепить выступающую с двух концов металлическую ось. Она сыграет роль надежной направляющей. Ось будет вставляться в специальные пазы, выполненные на бортиках лотка. Подобная конструкция надежна, ее легко можно собрать и при необходимости быстро разобрать.

Для того чтобы приводить в движение решетку с яйцами, нам понадобится возвратно-поступательный механизм, состоящий из электродвигателя, редуктора, кривошипного механизма и штанги, соединяющей привод с решеткой лотка.

В качестве электродвигателя можно использовать специальные «моторчики» для микроволновок, которые имеются в продаже. Также некоторые умельцы создают электромеханический привод на основе механизма, входящего в состав автомобильных дворников. Или вот, какой выход из положения придумал форумчанин mednagolov: привод механизма переворачивания яиц от эл. двигателя шарового крана дистанционного управления d=3/4 220v (имеет чрезвычайно мощный и долговечный редуктор, а также микропереключатели конечных положений).

Блок питания он использовал от старого компьютера, а реле времени – механизм от китайских часов, о котором было написано чуть выше.
Механизм функционирует следующим образом: реле замыкает электрическую цепь через заданный промежуток времени. Механизм приводится в движение и перемещает решетку лотка, переворачивая яйца. Затем срабатывают сигнализаторы конечных положений (концевые выключатели), и решетка фиксируется в противоположном крайнем положении. Через заданное время цикл повторяется, а решетка возвращается в исходное положение. Весь процесс в самоделке происходит без участия человека.

Подогрев инкубатора

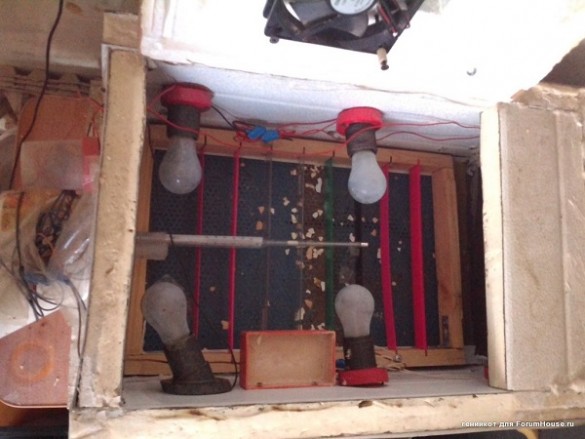

Правильное размещение нагревательных элементов в камере инкубатора – это залог успеха, обеспечивающий вывод здоровых и крепких цыплят. В качестве нагревательных элементов принято использовать обыкновенные лампочки накаливания. В идеале их лучше всего устанавливать над лотком с яйцами, равномерно располагая по периметру инкубатора. Лоток и нагревательный элемент должно разделять расстояние не менее 25-ти см. В самодельном инкубаторе следует использовать лампочки малой мощности, на 25 Ватт и т.д. Суммарная мощность нагревательных элементов, используемых в подобном инкубаторе, должна составлять 80 Ватт – для устройства, рассчитанного на одновременный вывод 50-ти птенцов.

Размещая лампы на стенах камеры, следует также следить за их равномерным расположением по всему периметру. Знайте, что, используя последовательное электрическое соединение нагревательных элементов, можно значительно продлить срок их службы. Но мощность каждого потребителя в этом случае сократится вдвое. Это следует учитывать при расчете количества нагревательных элементов, ведь при соответствующем способе соединения количество потребителей должно будет удвоиться.

Контроль над показателями температуры

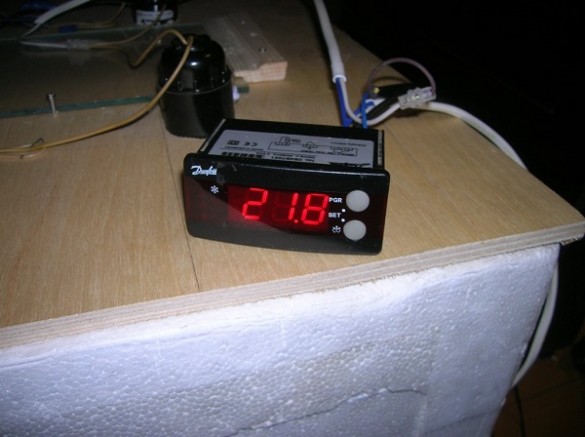

Как мы уже знаем, температура в камере инкубатора должна в точности соответствовать заданным параметрам. Иначе – грош цена такому устройству. Оптимальной для вывода цыплят в искусственных условиях является температура от 37,5 до 38,3º С. Но соблюдать ее следует строго. Поддерживать заданный диапазон поможет обычный терморегулятор, который без проблем можно приобрести в магазине. Необходимо, чтобы данный прибор обеспечивал точность температурных значений, соответствующую 0,2º С. Погрешность больше представленного значения может оказаться губительной для развивающихся зародышей.

Подключить терморегулятор к нагревательным элементам человеку, который решил своими руками сделать инкубатор, мы думаем, не составит никакого труда. Главное следить за тем, чтобы датчики температуры находились вблизи лотка для яиц. Для более точного снятия показаний датчики можно даже закрепить на лотке. В качестве дополнительного средства контроля следует использовать обычный термометр. Лучше, если он будет электронным, способным показывать десятые доли градуса. Но на крайний случай подойдет и обычный спиртовой градусник. Закреплять в камере его следует таким образом, чтобы он располагался сразу над лотком. В этом случае его показания можно будет снимать, глядя сквозь смотровое стекло.

Аккумулятор тепла

Чтобы температура медленней опускалась, надо тепловой аккумулятор использовать. Я в качестве ТА воду использовал. Она увлажнение дает и еще температуру набирает, и при отключении долго ее отдает, не давая быстро температуре опуститься. Только емкость с водой должна быть большая. Можно просто блин металлический или гантель вовнутрь положить – чем не ТА?

Остается добавить, что без увлажнителя воздуха в инкубаторе все ваши старания обречены на провал. Поэтому противень или открытую тарелку, наполненную водой, можно считать одним из обязательных элементов, участвующих в процессе инкубации. Что же касается теплового аккумулятора, то грелка или пластиковая бутылка с водой никогда не будут лишними во внутреннем пространстве вашего инкубатора.

Контроль над влажностью можно осуществлять с помощью психрометра, который можно приобрести в магазине бытовых товаров. Оптимальная влажность в инкубаторе должна соответствовать показателям 50–55% (непосредственно перед выводом цыплят ее можно увеличить до значений 65–70%).

Вентиляция инкубатора

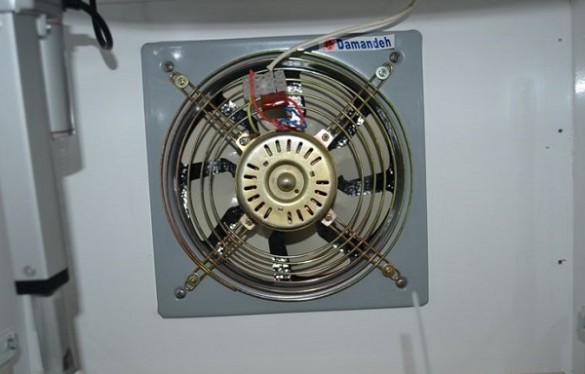

Многие владельцы самодельных инкубаторов считают, что вентилятор является неотъемлемой частью подобного устройства. Но практика показывает, что небольшой инкубатор, количество яиц в котором не превышает 50-ти шт., может обходиться без принудительной вентиляции. Конвекция воздуха в нем происходит естественным путем и этого достаточно для поддержания жизнедеятельности зародышей.

Если камера вашего инкубатора рассчитана на большее количество яиц, или если вы хотите во что бы то ни стало создать идеальный микроклимат внутри устройства, то для этих целей можно использовать специальные вентиляторы диаметром от 80 до 200 мм (в зависимости от объема камеры).

Вентилятор можно вмонтировать в верхнюю крышку инкубатора с таким расчетом, чтобы он забирал воздух из внутреннего пространства камеры. Часть воздушного потока будет выходить наружу, а основной его объем будет отражаться от крышки и проходить над нижними приточными отверстиями, смешивая теплый воздух с холодным и обогащая его кислородом.

Вот, пожалуй, и все. Узнать различные мнения наших пользователей относительно конструкции самодельных инкубаторов, а также ознакомиться с их практическими наработками вы сможете в данной теме. Также у нас есть информация для тех, кто интересуется производительными инкубаторами для домашней фермы. Если вы желаете создать в домашних условиях более «продвинутый» инкубатор, в конструкции которого присутствуют мощные комплектующие и сложные вентиляционные схемы, то вам следует посетить данный раздел.

Самодельный инкубатор с автоматическим наклоном лотков

Инкубатор был сделан для выведения домашней птицы, такой как перепела, куры, утки, гуси, индейки. Такое разнообразие стало возможно благодаря микроконтроллерной автоматике.

Материалы для корпуса:
– лист ЛДСП или старые мебельные щиты (как у меня)
– доска полового ламината
– лист алюминиевый с перфорацией
– два мебельных навеса
– саморезы

Инструменты:
– Циркулярная пила
– Дрель, сверла, сверло мебельное (для навесов)
– отвертка

Материалы для автоматики:
– монтажная плата, паяльник, радиодетали
– трансформатор на 220->12в
– электропривод DAN2N
– две лампы накаливания по 40Вт
– вентилятор на 12в компьютерный, средних размеров

Пункт 1. Изготовление корпуса.
При помощи циркулярной пилы из листа ЛДСП выпиливаем заготовки в соответствии с размерами на Рис. 1.

Просверливаем ряды вентиляционных отверстий Д=5 мм. спереди и сзади, по верху и по низу корпуса.

В результате получился полностью готовый корпус для инкубатора, дополнительно утеплять его не надо, электроника прекрасно справляется с обогревом ящика всего двумя лампочками.

Пункт 2. Лоток для яиц.

Главная деталь лотка, это основание, алюминиевый лист с частыми отверстиями для беспрепятственной циркуляции нагретого воздуха. Если нет аналогичного материала, то можно сделать дно из любого листового материала достаточной жесткости и насверлить в нем много отверстий Д=10 мм.

Боковины я сделал из ламината, в котором делаются пропилы до середины с шагом 50 мм, в них из садового шпагата заплетается сетка удержания яиц, по окончанию шпагат в пропилах проклеивается клеем Титан. Получается ячейка 50х50 мм, по размеру больших утиных яиц, чтобы не делать много разных лотков для разной птицы, поэтому куриные яйца в некоторых местах приходится немного распирать брусками из пенопласта. Вместимость такого лотка 50 яиц. Гусиные яйца закладываются в шахматном порядке, сетка из шпагата хорошо обжимает закладку.

Для перепелов изготавливается отдельный аналогичный этому лоток, но с шагом ячейки 30х30 мм, вместимость которого 150 яиц.

На этом вместительность инкубатора не заканчивается, потому, что есть еще второй ярус, второй лоток который при необходимости устанавливается сверху первого лотка.

На фото: Крепление (V) для верхнего лотка и металлическая скоба крепления к оси наклонного механизма.

Это (V) образное крепление расположено на обоих концах лотка и оно нужно только если планируется второй лоток. У верхнего дополнительного лотка такое же крепление только направлено вниз и входит клином в “ласточкин хвост” нижнего лотка.

Также на фото видна металлическая проушина для крепления лотка на флажок поворотного механизма.

На фото: Флажок поворотного механизма.

На фото: Противоположная сторона лотка.

Здесь видно (V) крепление и отверстие опорной оси лотка.

На фото: Опорная ось лотка.

Пункт 3. Устройство для наклона лотка с яйцами.

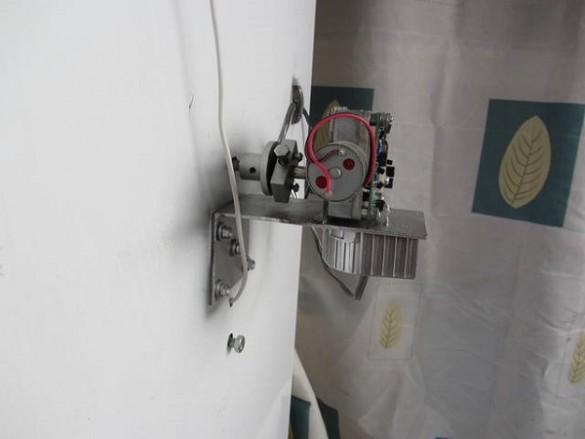

Для поворота оси с флажком, который в свою очередь наклоняет лоток с яйцами на 45 градусов в одну и другую сторону, я применил электропривод DAN2N, применяемый для труб вентиляции.

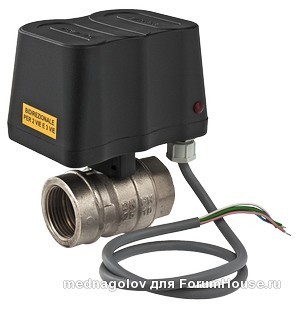

На фото: Стандартное место применения DAN2N, открытие и закрытие задвижки трубы.

Для управления сменой положения на управляющем контакте, подойдет любой таймер, который будет замыкать и размыкать контакт через заданный промежуток времени. Для этой цели у меня нашелся Французский таймер с регулировкой от доли секунды до нескольких суток. Но все эти функции уже есть в нашем микроконтроллерном блоке управления, поэтому для поворота лотка нам достаточно использовать любой маленький моторчик с редуктором, а управление им возьмет на себя БУ.

Пункт 4. Блок управления.
Блок управления или сердце инкубатора, от которого зависит получите вы цыплят или нет.

С выходом в свет популярного микроконтроллера Atmel стало появляться множество интересных проектов, в том числе простых и очень надежных термостатов. Так мартовский проект из журнала Радио 2010 года перерос в полноценный законченный модуль управления инкубатором со всем возможным функционалом. А это: диапазон регулировок 35.0С – 44.5С., индикация и сигнализация в случае аварийной ситуации, регулировка температуры сложным алгоритмом с эффектом самообучения, автоматический поворот лотка, регулировка влажности.

При нагреве тэна (в нашем случае ламп накаливания) алгоритм подбирает мощность нагрева, благодаря чему температура выходит в баланс и может находиться постоянной с точностью 0,1гр.

Аварийный режим выручит, если повредились выходные симисторы, управление переходит на аналоговое реле и до момента устранения поломки поддержит температуру в допустимом диапазоне.

Для управления поворотом лотков, контроллер предоставляет диапазон регулировок до десяти часов, поддерживает наличие концевых выключателей наклона, так и без них, по установке времени включения мотора для прохождения нужного расстояния.

Автоматическая регулировка влажности управляется от второго электронного влажного термометра, психрометрический метод расчета и когда надо, включится нагрузка – распылитель или ультразвуковой генератор тумана с вентилятором.

Все манипуляции регулировок производятся тремя кнопками.

В схеме применяются температурные датчики DS18B20, погрешность которых с точностью в 0.1 градус можно выставлять из меню БУ.

Схема блока управления инкубатором на МК Atmega 8.

В зависимости от применяемых выходных силовых ключей, можно применять разные варианты выходных схем с разными точками подключения и вариантов прошивок.

* Если для управления тиристорамисимисторами применяются импульсные трансформаторы МИТ-4, 12 с точкой подключения (А), то применяется эта схема.

*Управление оптопарами МОС.

Прошивка – Фазоимпульсная , подключение в точке (А), применяются MOC3021, MOC3022, MOC3023 (без Zero-Cross)
Прошивка – Низкочастотной шим, подключение в точке (В), MOC3041, MOC3042, MOC3043, MOC3061, MOC3062, MOC3063 (с Zero-Cross)

Пункт 6. Нагреватель и вентилятор циркуляции воздуха.

На выход силовых ключей подключается две лампы накаливания по 40 Вт. каждая, далее параллельно лампам подключена схема питания вентилятора, который начинает вращаться вместе с включением ламп.

Как изготовить инкубатор для яиц дома

Инкубатор — важный инструмент для фермера, у которого как большое, так и миниатюрное хозяйство. Современные устройства стоят достаточно дорого, поэтому владельцам хозяйств приходится придумывать конструкции, которые можно соорудить самостоятельно.

Сделать инкубатор самостоятельно не составит большого труда. Можно выбрать нетрудную конструкцию, которая не потребует большого количества материалов, за счет чего не ударит по карману.

Виды инкубаторов

Устройства делятся на следующие виды:

Главные различия кроются в количестве яиц в лотке, степени автоматизации контроля и размерах устройства. Первый вид рассчитан на выведение цыплят в инкубаторе в количестве 30–150 птенцов, второй — до 1000, третий — тысячи или сотни тысяч.

Технологичные инкубаторы для цыплят снабжаются автоматическими контроллерами температуры и влажности, вентиляцией, поворотными лотками, газоанализаторами и датчиками на яйцах. Габариты начинаются на уровне коробок бытовой техники, а заканчиваются помещениями размером с двухэтажный дом.

Инкубатор своими руками

Для начала определяют место, а затем размеры будущего изделия. С этой целью рассмотрим базовое строение домашнего инкубатора для яиц. Он представляет собой ящик, содержащий следующие компоненты:

• на дне расположена посуда с водой , регулирующая влажность;
• лоток с яйцами закреплён на расстоянии 15 см от нижней части;
• в середине размещаются датчики ;
• источник тепла , которым может быть лампа накаливания или нагревательный контур, закрепляется на расстоянии 20–25 см от яиц под верхним ярусом;
• на дне и крышке вырезаются отверстия для создания проветривания .

Это не единственный способ компоновки элементов самодельного инкубатора. Источник тепла может располагаться как внизу, так и сверху или вовсе быть выведен в отдельную камеру. Далее необходимо составить подобный чертёж.

Искусственное высиживание

Повышение температуры на 1–2 градуса убьёт зародыш. Излишнее проветривание высушит скорлупу, которая, затвердев, помешает вылуплению. Яйца уток, перепелов, гусей имеют собственные условиями инкубации.

Плюсы и минусы самодельных инкубаторов

Первый плюс — это возможность собрать инструмент произвольных размеров, рассчитанный на количество яиц от десятков до тысяч. Второй плюс — его создание может быть ощутимо выгоднее, если в сарае завалялись такие вещи, как: датчики, регуляторы и разные стройматериалы.

Изготовление потребует множества расходников (утеплители, рейки, герметики, винты, болты, шайбы, трубки, кабели и т. д.). Поэтому итоговая цена может взлететь до заводского изделия. Например, стоимость инкубаторов для вывода цыплят, рассчитанных на количество яиц от 2 до 80 штук находится в диапазоне 1800–2200 р.

Собственноручно изготовленный аппарат нуждается в доработках: найти правильное положение ламп и вентиляторов, чтобы пространство прогревалось равномерно; определить количество воды в ваннах для поддержания строго обозначенной нормы влажности; проветривание не должно приводить к неконтролируемым скачкам температуры. На калибровку самодельного инкубатора может уйти много времени.

Последний минус — это риск возникновения пожаров. Кустарным методом, наспех созданные устройства могут давать сбои, а это часто служит причиной для возгорания. Поэтому выводить цыплят стоит с большой осторожностью.

Какие инкубаторы можно сделать дома

В домашних условиях доступны различные варианты создания устройства. В сети чаще других встречаются описания следующих инкубаторов:

• картонных ;
• деревянных или из фанеры ;
• пенопластовых ;
• из старых холодильников .

Какой бы инкубатор ни был выбран для изготовления, существуют проблемы, с которыми стоит ознакомиться:

• маленькие отверстия не дают достаточного проветривания, большие — не держат уровень влажности и приводят к температурным скачкам. Необходимо искать собственный баланс для конкретного устройства. Помочь в этом могут отверстия с регулируемым размером;
• низкая температура исправляется изоляцией, а не добавлением нагревательных элементов;
• влажность выдувается в щели быстрее тепла. Правильный способ её сохранения — герметизация;
• нужна достаточная вентиляция, чтобы яйца не «задохнулись»;
• неверное расположение элементов: близкий к лотку нагреватель или установка недостаточного их числа для равномерного прогрева всего объёма, из-за чего в разных частях температурные режимы отличаются; воздушные потоки, дующие прямо на яйца и иссушающие их; неправильное размещение датчиков тепла и влажности;
• гигиена внутреннего пространства.

Из картона

Рассмотрим устройство простого инкубатора из коробки, который рассчитан на 100 яиц. Это самый простой и дешёвый вариант.

• любая картонная коробка. От телевизора или холодильника (обрезать пополам). Примерный размер 50x50x50 см;
• 4 лампы накаливания мощностью 40 ватт;
• 4 патрона;
• 2–3 метра электрического кабеля;
• вентилятор с низкими оборотами;
• регулятор напряжения;
• датчик температуры;
• определитель влажности;
• доски, винты, прочие расходные материалы;
• оценочная стоимость: 600 р., плюс 700–900 р. (термометр, гигрометр, регулятор напряжения).

Пошаговая инструкция

1. Корпус . Снаружи коробку следует обклеить с целью удержания влажности и тепла. Крышка уплотняется пенополистиролом. Для вентиляции проделывают 5 симметричных относительно центра крышки отверстий размером около 20 мм.
2. Нижняя часть . На дне располагают лампы, соединённые параллельно, чтобы сгорание одной не приводило к выключению других. Там же размещён вентилятор, который выполняет функцию миксера, распределяющего нагретый воздух равномерно по объёму. Поэтому частота вращения должна быть низкой (менее 1000 оборотов), а лопасти — прямыми. Также внизу ставятся ёмкости с водой и прибор измерения влажности, в днище проделываются четыре 20 мм отверстия для всасывания свежего воздуха.
3. Средняя часть . На высоте в около 25 см устанавливают лоток для яиц. Держатели могут быть сделаны как в виде реек, приклеенных по контуру коробки, так и опорных балок в углах. Сбоку в коробке можно вырезать дверцу, чтобы менять воду и вручную переворачивать инкубационные яйца. Сюда же, в район лотка, проводятся датчики измерения температуры с влажностью.
4. Лоток для инкубатора . Сколачивается из реек по размеру коробки. Важно, чтобы он плотно прилегал к краям и был перетянут мелкой сеткой, не позволяющей цыплятам провалиться после вылупления. Они маленькие, легко пролезают в щели или зазоры, а внизу — ванны с водой, в которых можно утонуть.
5. Механизм поворота . Использовать можно любую систему. Бюджетный вариант — вручную. Также можно сделать роликовый механизм для протягивания сетки под яйцами или наклонный на центральной оси (придётся переделать лоток и крепление в корпусе). Ещё одним любопытным способом поворота является проволочная ячеистая конструкция, по размерам лотка, но с одной уменьшенной стороной. Это создаёт запас хода, благодаря которому можно провернуть яйца, двигая полученную сетку.
6. Электрика . Для контроля тепла используется регулятор напряжения, связанный с датчиком температуры, висящим в центре над лотком, и лампами. Сам инкубатор ставят на платформу, дающую зазор с полом, чтобы свежий воздух мог свободно проникать внутрь.

Конструкция простая. Нефиксированное положение нижних элементов позволяет тончайшим образом регулировать распределение тепла по объёму коробки. Минусом картонного инкубатора является быстрая потеря тепла в то время, как нагреватели выключены. Также не стоит забывать о цене, ибо с нуля даже картонный вариант обойдётся в 1300 р.

Из пенопласта

Инкубаторы из пенополистирола сочетают в себе удобство, практичность и умеренную стоимость. Поэтому они чаще других находят применение у фермеров. Рассмотрим изготовление на примере инкубатора, рассчитанного на

• термоконтейнер из пенопласта объёмом 10 л, с толщиной стенки 3 см;
• вентилятор на 12 вольт;
• блок питания от компьютера;
• терморегулятор;
• гигрометр с датчиком;
• патрон, лампа на 40 вт
• оценочная стоимость: 1400 р.

Пошаговая инструкция

1. Корпус . Если требуется инкубатор нестандартных размеров, его можно склеить из листов пенопласта. Используется при этом подходящий клей, герметик или винты с шайбами. При этом следует изучить техники складывания коробок, чтобы получить в итоге изолированный прочный контейнер.
2. Нижняя часть . Вентилятор с патроном для лампы накаливания помещаются в трубу. Некоторые считают, что прямые лучи света вредят инкубационным яйцам, поэтому экранируют их чем-то металлическим, хорошо проводящим тепло. Конструкция нагревания крепится внизу к боковине контейнера большими болтами и шайбами, а кабель выводится через небольшое отверстие в стенке. Здесь же будет установлена ванна с водой.
3. В стенке под трубой проделывается отверстие , которое накрывается кабельной заглушкой или горлышком бутылки, чтобы можно было регулировать поступление свежего воздуха .
4. Средняя часть . Внутри бокса приклеиваются деревянные рейки по контуру, которые будут служить опорой для лотка.
5. Лоток . Должен состоять из жёсткой основы, поверх которой кладётся мелкая сетка, легко пропускающая воздушные потоки. После чего подводятся концы датчиков, примерно в середину лотка.

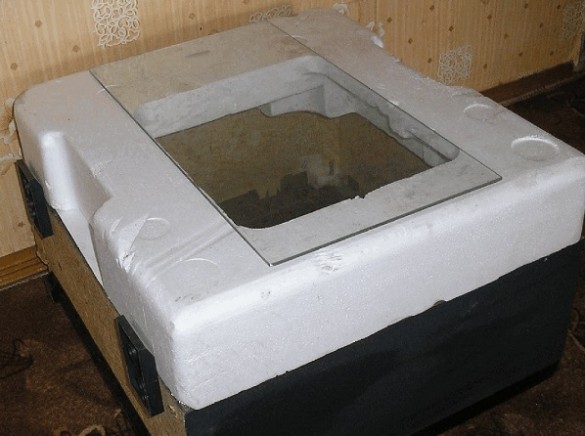

6. Верхняя часть . В крышке проделывается квадратное обзорное окно, в которое вклеивается оргстекло, а также сверлят два небольших отверстия для проветривания.
7. Электрика . Последним шагом можно организовать панель управления, протянуть все кабели удобным образом, обрезать или смотать их, соединить элементы, вывести дисплеи датчиков.

Основной минус инкубатора из пенопласта — поры материала забиваются грязью, поэтому на его поверхности размножаются бактерии. Отмыть грязь практически невозможно. Поэтому с каждой последующей инкубацией процент вылупления может уменьшаться, а риск заражения птенцов увеличиваться.

Из холодильника

Работа с железными материалами требует большего мастерства, нежели картон или пенопласт, а также строительных инструментов. Корпус холодильника позволяет проектировать инкубаторы разных конструкций. Двухкамерные (нагрев холодного воздуха происходит в морозильном отсеке и поступает в основной), с автоматическими лотками, таймерами, компьютерным контролем и т. д.

Не имеет смысла делать маленькое устройство на 150 яиц, когда такой инкубатор можно соорудить из пенопласта или фанеры. Холодильники используют для 1–2 тысяч яиц с автоматизированным управлением параметров. Такой агрегат будет стоить значительно дороже.

Поэтому человеку, не занимавшемуся изготовлением инкубаторов, надёжнее будет купить готовый фермерский вариант или сделать его на заказ.

Посмотрим на инкубатор из холодильника для 1300 яиц.

Сверху находится панель со встроенными дисплеями датчиков, кнопками и полностью автоматизированной системой контроля среды внутри . Например, он умеет экстренно сбрасывать тепло или влажность при их превышениях. Инкубатору требуется 300-600 Ватт для работы.

Внутри расположены два вентилятора для равномерной циркуляции воздуха . Справа снизу находятся клапаны для продувки , способствующие экстренной регуляции. Также присутствуют симметрично расположенные ванны с водой . Их две, потому что влажный воздух тяжелее обычного, он стремится осесть.

Объём холодильника большой, поэтому влажный воздух не добирается до верхних ярусов при расположении воды только внизу. Также выведен отдельный датчик , задача которого измерять температуру на поверхности яиц в инкубаторе. После 12 дня появляется эмбрион, который сам выделяет тепло. Совместно с внешним теплом это может приводить к перегреву зародыша.

Заключение

Инкубаторы помогают обойти сложности естественного высиживания яиц: наблюдение за здоровьем кур-наседок, размеры кладок, время года и пр. Для вылупления птенцов нужны строго соблюдаемые условия тепла, влажности и проветривания. Собственноручное изготовление инкубатора по затратам может оказаться как выгодным делом, так и потребовать больших усилий в неопытных руках.

Как сделать инкубатор своими руками в домашних условиях

Разводить домашнюю птицу можно или при помощи наседки, если таковая имеется или использовать инкубатор. Большинство заводчиков предпочитают пользоваться именно этими машинами. Инкубаторы бывают как промышленного типа, так и самодельными. Далее в статье будет более подробно рассказано что и как делать, для достижения нужного результата.

Можно ли сделать инкубатор самостоятельно

Создать инкубатор, используя свои руки довольно просто и это сможет сделать даже неопытный птицевод. У самодельных машин есть достаточное большое количество преимуществ:

• невысокая себестоимость;
• надежность;
• просто сделать;
• возможно создать конструкцию на нужное количество яиц.

Не стоит думать, что самодельных устройств раз два и обчелся, на самом деле их большое множество. Люди используют даже такие материалы, которые, казалось бы, уже отжили свою жизнь, к примеру: старые холодильники, коробки, ведра, тазы.

Очень большое количество птицеводов занимаются выведением молодняка в домашних условиях, и как говорилось выше, не в каждом хозяйстве имеются наседки способные к высиживанию цыплят. Нередко возникают такие ситуации, что молодняк должен быть получен к определенному сроку.

В этом случае сделать инкубатор куда как проще при наличии соответствующих схем или чертежей.

Преимущество изготовления инкубатора своими руками

Создание машины для вывода цыплят считается наиболее эффективным вариантом, по сравнению с приобретением устройства промышленного типа. В первом варианте легко учесть особенности места, где будет стоять инкубатор, индивидуальность конструкции, а также условия разведения домашних пернатых. Кроме уже перечисленных преимуществ самодельные устройства обладают следующими плюсами:

• легко поддерживать заданные параметры микроклимата, чтобы обеспечить высокий процент выживаемости птенцов;
• универсальность, можно приспособить под выведение любой домашней птицы, в том числе и для ряда экзотических видов (страусы, попугаи);
• экономично расходуются энергоресурсы.

Виды инкубаторов, общие правила их изготовления

Важная особенность домашних инкубаторов, которые монтируют согласно индивидуальным чертежам, заключается в том, что на их изготовление идут различные подсобные материалы, также уже побывавшие в эксплуатации. Тут важно помнить о том, что они должны удовлетворять санитарные требования, чтобы птичий молодняка мог успешно развиваться.

Сами же птицеводы, чаще всего выбирают одну из наиболее ходовых моделей инкубаторов, сделанных своими руками:

• переделка вышедшего из рабочего состояния холодильника;
• картонные коробки;
• листы пенопласта;
• фанера или деревянные доски.

Совершенно не обязательно делать инкубатор из тех материалов, что были представлены выше. Любой птицевод может сам решить, как и из чего создавать ему полезную машину. Правда, стоит учесть такой момент, что необходимо правильно выбрать габариты устройства, и учесть некоторые факторы, а именно, сколько будет закладываться яиц, и где монтировать лампы, чтобы обогревалась инкубационная камера.

Размер инкубатора

Чтобы смастерить качественную машину, нужно четко рассчитать его размеры. Данные параметры будут зависеть от того какие планируются объемы производства на ферме, и, опять-таки, от количества инкубационного материала, что будет заложен на раз. Второй показатель является приоритетным.

Средние размеры устройства 45-47 х 30-40см (по длине и ширине) способен вместить в себя яйца в следующем количестве, разумеется, приблизительно:

• гусиные – 40 штук;
• индюшиные, утиные – 55 штук;
• куриные – 70 штук;
• перепелиные – 200 штук.

На размеры машины окажет влияние тип системы обогрева, и место крепежа ламп накаливания. Также большую роль играют и материалы, которые пойдут на изготовление инкубатора.

Правила изготовления

Требования, предъявляемые к инкубатору

Начиная работы по созданию инкубатора важно помнить о том, что в результате должна появиться машина, обеспечивающая условия необходимые для развития зародышей в яйцах и вылупления из них в положенное время здорового молодняка.

Если говорить о конструкции и оснащенности агрегата, то в нем должны быть созданы условия, аналогичные тем, какие создает наседка для будущего потомства. Самыми важными показателями тут являются температурный режим и влажность.

При проектировке устройства нужно помнить о том, что заводчик должен обладать возможностью осуществлять контроль за температурой и влажностью безо всяких препятствий.

После помещения материала в агрегат его прогревают до максимума, который у разных видов свой, и к моменту появления на свет птенцов снижают до нужного минимума. Познакомиться с температурой для разных видов птиц можно в следующей таблице.

Показатель температуры и влажности для инкубации яиц

Как сделать инкубатор с автоматическим переворотом яиц своими руками

При наличии определённых материалов инкубатор можно изготовить самостоятельно. Однако успешная инкубация яиц зависит от целого ряда факторов и, чтобы не испортить их в первую же закладку, важно предвидеть все возможные вопросы в работе изготовленной конструкции. Рассмотрим один из популярных вариантов создания такого устройства.

Характеристика инкубаторов с автоматическим переворотом яиц

Помимо инкубаторов с «ручным» или полуавтоматическим переворотом яиц, существуют инкубаторы-автоматы, минимизирующие вмешательство человека в процесс вывода птенцов. Согласно заданному владельцем времени автоматика сама выполняет требуемый переворот, и яйца не залёживаются на одном месте.

Такие машины можно соорудить в домашних условиях, но прежде всего, важно учесть все его возможные плюсы и минусы.

Преимущества

• Неоспоримыми достоинствами самодельного аппарата можно считать следующие его особенности:
• низкую стоимость по сравнению с готовыми покупными моделями;
• экономичность в плане энергопотребления;
• самостоятельный подбор необходимого внутреннего объёма, в зависимости от личных потребностей каждого фермера;
• высокую ремонтопригодность (если какая-то часть выйдет из строя мастер всегда сможет заменить её без посторонней помощи);
• универсальность (при правильном сборе конструкции самодельный инкубатор может использоваться не только для разведения кур, но и для выведения птенцов другой домашней или даже экзотической птицы).

Кроме того, если составляющие части для будущего устройства можно найти у себя дома, тогда готовый инкубатор достанется вам совсем бесплатно.

Недостатки

В эту группу характеристик по большей части входят минусы, связанные с неточностью расчётов и использованием старых материалов.

• Поэтому возможные недостатки самодельных устройств таковы:
• возможность поломки какой-то части устройства (особенно если инкубатор изготавливается из старой техники);
• самостоятельное повышение температуры или перебои с электропитанием, что приводит к гибели зародышей;
• непривлекательный внешний вид;
• отсутствие гарантии от производителя, позволяющей заменить устройство при его поломке.

Требования к самодельным автоматическим инкубаторам

Без знания технических условий инкубации ни один собранный инкубатор не сможет обеспечить хорошую продуктивность работы, поэтому, прежде чем браться за работу, стоит учесть некоторые требования к автоматическим конструкциям:

• инкубация яиц занимает не менее 21 дня, а значит, ровно столько должен проработать инкубатор (без перерыва);
• размещать яйца внутри устройства следует на расстоянии не менее 1 см друг от друга, что важно учитывать при выборе конкретного поддона;
• вместе со сменой стадии развития эмбриона должна меняться и температура внутри инкубатора;
• автоматический переворот яиц должен выполняться медленно, с периодичностью 2 раза в сутки;
• для поддержания оптимального уровня влажности и вентиляции, в самодельном механизме должен быть предусмотрен регулятор нужных параметров (терморегулятор, а также датчики сканирующие температурный уровень и уровень влажности).

Как сделать автоматический инкубатор для яиц своими руками

Если вы собираетесь самостоятельно создать инкубатор, то одним из неплохих решений будет использование старого холодильника. Разумеется, его придётся доукомплектовать и правильно подобрать расходные материалы. Для этого нужно позаботиться о том, чтобы готовая конструкция:

• имела отверстия для вентиляции и поддержания влажности на уровне 40–60% (просверливаются в корпусе, после чего в них помещают трубочки, защищающие от взаимодействия воздуха со стекловатой);
• предусматривала регулировку и поддержание температурных показателей;
• обеспечивала скорость проветривания яиц на уровне 5 м/с;
• гарантировала своевременный переворот яиц.

Однако это всё будет просчитываться в ходе непосредственного сбора, а вначале следует правильно рассчитать размер устройства и подобрать все расходные материалы.

Как рассчитать размер?

Размеры готового самодельного инкубатора будут напрямую влиять на количество яиц для одной закладки, поэтому если для вас важно получить за раз как можно больше птенцов, тогда предлагаем ориентироваться на следующие примерные значения:

Вместимость яиц, шт	Рекомендуемые параметры (Д×Ш×В), см
45	45×25×28
70	55×55×28
100	60×60×28

Что касается внешних размеров устройства, то они зависят от выбранного материала, ведь, например, пенопласт будет более объёмным, нежели картон. Кроме того, при изготовлении конструкций в несколько этажей, будут использоваться совершенно другие технологии, а значит, и расчёты будут производиться с учётом параметров каждого яруса.

На размер инкубатора также будет влиять:

• вид обогревательной системы;
• размещение ламп;
• размещение лотков.

Чтобы не ошибиться в расчётах при конструировании инкубатора, важно придерживаться заранее составленной схемы, которая для небольшого устройства на 45 яиц может иметь следующий вид:

Расходные материалы и инструменты для работы

Устройство инкубатора имеет много общего с устройством холодильника, из которого получится хороший корпус: стенки холодильного оборудования отлично удерживают тепло, а в качестве стеллажей можно использовать уже имеющиеся полки.

Основной список необходимых инструментов и материалов будет выглядеть так:

• старый холодильник (можно самой старой модели, но целый и рабочий);
• лампочки на 25 Вт (4 шт.);
• вентилятор;
• металлический шток или цепь со звёздочкой;
• привод, обеспечивающий переворот яиц (например, моторедуктор от стеклоочистителя автомобиля);
• дрель;
• терморегулятор;
• градусник;
• шуроповёрт и саморезы.

Как сделать инкубатор с автоматическим переворотом лотков своими руками: видео

Примерная схема готового изделия:

Пошаговая инструкция изготовления

Весь процесс изготовления домашнего инкубатора из старого холодильника займёт всего несколько часов, так как состоит из небольшого количества основных этапов:

1. Разработка чертежей, отображающих чёткое расположение каждой детали будущего инкубатора.
2. Разбор холодильника и удаление всех ненужных деталей: морозильной камеры, лотков на дверцах и прочих элементов второстепенного значения.
3. Организация системы вентиляции (в потолке холодильника необходимо просверлить одно отверстие, а в нижней части, ближе ко дну проделать ещё три, вставляя в них пластиковые трубочки).
4. Крепление листов пенолистирола к внутренним стенкам корпуса (можно использовать двухсторонний монтажный скотч или небольшие саморезы).
5. Монтаж обогревательной системы. Подготовленные 4 лампы накаливания нужно закрепить внизу и вверху корпуса холодильника (по две штуки), причём нижние лампы не должны препятствовать размещению ёмкости с водой (для крепления могут использоваться небольшие саморезы).
6. Установка на внешнюю часть дверцы покупного терморегулятора и его подключение к обогревательным элементам.
7. Создание переворачивающего механизма с помощью автомибильного редуктора. Для начала с помощью металлических планок и саморезов закрепите этот элемент в нижней части холодильника. Затем, внутри устройства установите деревянную раму и прикрепите к ней лотки, только так, чтобы они могли наклоняться на 60° сначала по направлению к дверце, а затем в противоположную сторону. К двигателю редуктора прикрепите шток, подсоединённый к лотку с противоположной стороны холодильника (двигатель будет воздействовать на шток, а тот, в свою очередь, начнёт наклонять лоток и обеспечивать поворот).
8. Установка смотрового окошка. На внешней части двери холодильника вырежьте небольшое отверстие и заложите его стеклом или прозрачным пластиком. Все стыки укрепите скотчем или герметиком.
9. Установка поддона с водой и крепление градусника внутри холодильника, только так, чтобы его было видно в смотровое окошко.

В завершение следует проверить работоспособность всех механизмов, включив устройство на несколько часов.

Закладка яиц в инкубатор

Перед помещением в инкубатор, все яйца должны пролежать в комнате не менее 8 часов, ведь если до этого они находились в прохладных условиях, то при помещении в тёплый инкубатор не исключено образование конденсата. Не менее важным этапом подготовки выступает выбраковка неподходящих яиц.

Так, для дальнейшей инкубации не подойдут экземпляры:

• маленького размера;
• с трещинами, наростами или любыми другими нехарактерными особенностями на скорлупе;
• со свободно перемещающимся желтком;
• со смещённой воздушной камерой (больше двух миллиметров).

Следующий этап — непосредственная закладка в инкубатор, которая также имеет свои особенности:

• на один лоток желательно выкладывать яйца близкие друг другу по размерам, и желательно от одного вида птиц;
• в первую очередь на лотки должны выкладываться самые крупные яйца, а за ними с учётом срока инкубации средние и мелкие (в среднем между закладкой каждой следующей группы должно проходить не менее 4 часов);
• при возможности стоит перенести время закладки на вечерние часы, благодаря чему птенцы должны появиться утром;
• инкубатор желательно размещать в комнате с устойчивыми температурами, чтобы прибору было проще поддерживать показатели внутри;
• для полного контроля над процессом инкубации заведите себе календарь, в котором нужно отметить дату закладки, числа и время переворота, а также дату контрольного овоскопирования яиц.

Продолжительность инкубации разных видов птицы имеет существенные отличия, а значит и переворот яиц должен выполняться по-разному. Кроме того, условия развития эмбрионов также будут различаться:

• для куриных яиц температуру внутри устройства нужно контролировать каждый час, в первые 11 дней поддерживая её на уровне +37,9 °C, при влажности не больше 66%;
• для утиных яиц оптимальные показатели — +38…+38,2 °C, при влажности 70%.

Температурный режим для разных видов птицы

Подходящая температура — одно из самых важных условий инкубации, без соблюдения которого вывод птенцов просто невозможен.

Для каждого вида птицы эти показатели сугубо индивидуальны, поэтому при закладке яиц кур, уток, гусей или индейки стоит ориентироваться на следующие значения:

Вид яиц	Требуемая температура в первые дни инкубации, °C	Требуемая температура в последние дни инкубации, °C
Куриные	37,9	37,6
Гусиные	38,4	37,4
Утиные	38,0	37,1
Индеек	37,6	37,1
Перепёлок	37,8	37,5

В целом, самодельный инкубатор — хорошее решение как для тех, кто только пробует себя птицеводстве, так и для опытных фермеров, не желающих тратить лишние средства на приобретение готового оборудования. Оборудовав конструкцию автоматическим переворотом яиц, можно добиться 80–90% выводимости птенцов.
