Теплый пол в гараже своими руками

Теплый пол в гараже своими руками

Каждый автомобилист просто мечтает о своем теплом гараже. Он представляет, как в холодное время года можно было бы сразу сесть в свою машину и поехать, не тратя время на прогревание. Теплые полы обеспечили бы необходимый микроклимат для хранения авто. К тому же, проблема с ремонтом мелких повреждений в морозы и постоянного простуживания спины решилась бы сама собой. Именно поэтому все большее количество автолюбителей подумывает об установке системы теплых полов.

Оглавление:

Требования к конструкции теплого пола для гаража

Чтобы отопление гаража было максимально практичным, теплые полы должны соответствовать следующим критериям:

• обеспечение равномерного прогрева гаража (тепло должно двигаться от низа к верху);
• автоматически прекращать нагрев помещения;
• простота в установке и использовании;
• не должны занимать пространства, которое может быть использовано более эффективно;
• соответствовать правилам техники безопасности.

Существует два типа систем теплого пола: водяная и электрическая. Более надежным вариантом являются водные полы, но его огромнейший минус – дороговизна. Особенно если установка планируется производиться в отдельно стоящем гараже. Ведь помимо подвода труб, понадобится приобретение дополнительного оборудования (различные котлы и насосы). Для исправной работы также понадобится регулярная профилактика. К тому же, подобного рода установки занимают большое количество места, которое могло быть предназначено для более рационального использования.

В силу всего вышесказанного, можно сделать вывод, что самым лучшим вариантом для гаража станет подключение электрического теплого пола. Для данного типа не потребуется подводить трубы. Его конструкция состоит из нагревательных кабелей, которые располагаются в самой стяжке. Из дополнительных установок потребуется только терморегулятор, но он не займет слишком много места (по размерам терморегулятор приблизительно как обычный выключатель). Нагреватель не нуждается в специальном обслуживании.

Электрические теплые полы имеют долгий срок использования (свыше 50 лет). Данные конструкции имеют высокую степень защищенности (в них устанавливаются специальные датчики тепла и при перегревании, система автоматически отключается). Преимущества электрического теплого пола заключаются также в простоте их монтажа. Установить можно даже самостоятельно не имея специальных инструментов. Единственные минусы – это расход электроэнергии и запрет их установки в зданиях с завышенным процентом влажности.

Обогрев гаража с помощью электрического теплого пола и его особенности

В отличии от зданий предназначенных для жилья людей, для гаража достаточно будет температуры в 16 градусов (и идеальные условия для хранения гаража, и человек будет ощущать себя уютно, при наличии соответствующей одежды). Если начать обогревать гараж до больших температур потребление электроэнергии сильно возрастет, а экономически это будет нецелесообразно.

До того, как принять решение установить теплые полы, нужно побеспокоиться о теплоизоляции помещения. В случае, если в гараже тончайшие стены, а также присутствуют трещины, нагреть помещение даже к 16-ти градусам будет сложной задачей. Утеплить стены можно с помощью любого утеплителя (например, пенофол). Главное в этом деле, не стараться выбрать материал подешевле. Ведь, все затраты уже в скором времени окупятся, за счет экономии электроэнергии.

Также, особенностью гаража является подверженность полов к высоким нагрузкам. Это и вес самого автомобиля, и падение тяжелых инструментов или деталей, в некоторых случаях и т.д. Из-за данных нагрузок при установке теплых полов потребуется толстый слой стяжки, который будет находиться непосредственно над нагревателем. Толщина этой стяжки будет равна приблизительно 50-90 мм. Вследствие этого, применять инфракрасную нагревательную пленку – непрактично (при большой толщине, температура нагревания будет вовсе маленькой).

Разновидности электрических теплых полов

До начала монтажа также стоит рассмотреть виды теплого пола и выбрать лучший вариант:

1. Кабельный пол:

• кабель (монтаж производится по-«мокрому», в цементную стяжку под покрытия керамической плитки, керамогранита, натурального камня);
• «умный» кабель (единственное отличие от обычного кабеля – большое количество покрытий под которым его можно устанавливать);
• кабель с теплоизоляционными плитами (монтаж производится по-«сухому», под любое покрытие).

2. Пленочный пол:

• греющие маты (монтаж производится по-«мокрому» в плиточный клей);
• углеродный пленочный пол (монтаж производится по-«сухому» только под деревянные покрытия).

3. Стрежневой (монтаж производится по-«мокрому», как и в плиточный клей, так и в стяжку).

Несмотря на ваш выбор, расчет теплых полов будет происходить по одной и той же формулой.

Расчет необходимой длины кабелей

Чтобы понять, какая длина кабелей понадобится, не нужно искать чертежи теплого пола в гараже, необходимо будет всего лишь знание площади. Далее просто посмотрите в таблицу.

Обогреваемая площадь	Мощность	Необходимая длина кабеля
До 1.5	0.16 Квт	11 м
1.5-2.5	0.25 Квт	17 м
2.5-3.5	0.44 Квт	29 м
3.5-4.3	0.67 Квт	45 м
4.3-5	0.83 Квт	55 м
5-6	1.05 Квт	71 м
6-7	1.25 Квт	83 м
7-8	1.40 Квт	95 м
8-9	1.75 Квт	117 м
9-10	2.08 Квт	140 м

Подготовительные работы до начала монтажа

Чаще всего под гаражом находится сырая земля, а значит нужно позаботиться о хорошей теплоизоляции пола. Если пропустить этот этап, то потери тепла для нагревания земли составят приблизительно 30%.

Первым делом засыпаем грунт слоем гравия (около 25 см). Разравниваем и утрамбовываем его. Далее нужно насыпать песок, который мы тоже хорошо утрамбовываем (7 см). Замешиваем цементный раствор и заливаем его поверх песчано-гравийной «подушки». Из арматуры создаем каркас. Стелим полиэтиленовую пленку и укладываем теплоизоляционный материал. Он может быть самым разнообразным, но для гаража лучше выбирать пеноплекс или полистирол. Толщина материала составляет от 40 до 90 мм (зависит от температур в холодное время года в вашем регионе). При температуре не ниже -16 градусов достаточно будет 40 мм.

Поверх изоляционного материала снова стелим пленку. Последним шагом утепления пола станет заливка слоя черновой бетонной стяжки. Стяжка должна иметь ровную поверхность без резких перепадов высот. На этом теплоизоляция пола закончена.

Правила безопасности

До начала работ следует ознакомиться с некоторыми правилами безопасности:

• запрещается деформировать или подвергать механическому воздействию провод;
• запрещается изменять конструкцию терморегулятора;
• до начала монтажа обесточить помещение, укладывать теплый пол, когда включено электропитание категорически запрещается;
• монтаж производится лишь при температуре выше 0 градусов за Цельсием;
• в площади нагревательной секции запрещается вкручивание шурупов и просверливание отверстий.

Несоблюдение данных правил приводит к очень плачевным последствиям.

Пошаговая инструкция монтажа электрического теплого пола

Технология установки электрического теплого пола настолько проста, что справиться с ней, сможет даже новичок в строительном деле.

1. Заранее ставим отметки в местах, где планируется размещение стеллажей или верстаков для хранения инструментов.

2. Отмечаем расстояние от стен 4-9 см.

3. Делаем отметку в месте, где в последующем установим терморегулятор (30 см от пола) и от нее ведем вниз вертикально расположенную линию.

4. По проведенной ранее линии вырезаем так называемую штробу (30х25 мм) и выемку под непосредственно саму коробку терморегулятора.

5. Зафиксируем коробку алабастром и подводим к ней силовой провод.

6. Переходим к закреплению сетки из металлических прутьев на поверхности пеноплекса. Для этого используем дюбели с шайбами (длина составляет двойную толщину пеноплекса).

7. Следующим делом совершаем расчет шага укладки провода. Для этого используем следующую формулу: Шаг = (100 * П) / Д (см), где:

• П – площадь обогреваемой поверхности;
• Д – длина провода.

8. Провода нужно укладывать так называемой змейкой.

9. Необходимо избегать сгибания кабелей под острым углом или их повреждения.

10. Фиксируем кабели пластиковыми стяжками.

11. Охлаждённый конец секции подводим к монтажной коробке (муфта обязана располагаться на поверхности пола, а не в стенке).

12. От коробки терморегулятора в проеме прокладываем гофрированную трубу с диаметром около 17 мм и подводим ее к области обогрева не меньше чем на 45 см, делаем это как можно ближе к центру, между образованными витками кабелей.

13. Заматываем конец данной трубки изолентой или закрываем с помощью заглушки, для того чтобы избежать попадания раствора в нее.

14. Очень важным моментом является отсутствие резких изгибов у гофрированной трубы.

15. Заводим датчик температуры пола внутрь трубы практически на всю длину, после вытаскиваем и снова заводим.

16. Замазываем штробу, используя штукатурную смесь.

17. Подключаем систему теплых полов, на этом этапе рекомендуется воспользоваться услугами профессионала;

18. Необходимо залить стяжку. Слой должен быть равномерным не менее 5 см. Для заливки используем раствор на 3 части состоящий из песка и на одну часть из цемента. К этой смеси добавляем пластификатор. Если боитесь неправильно замесить раствор, воспользуйтесь услугами строительных магазинов, в которых продаются уже готовые стяжки. Для большей прочности можете добавить фиброволокна.

19. После полного высыхания стяжки укладываем плитку, используя спец клей для теплых полов.

Как видите, во время монтажа использовать какой-то специальный инструмент для электрического теплого пола, нам не пришлось.

Особенности укладки других типов нагревателей

Вышеописанный монтаж предназначен для кабельного типа электрических теплых полов. Установка других типов практически не отличается, но все же имеет свои особенности:

1. Пленочный пол. Название говорит само за себя. Именно из-за того, что нагреватель представлен тонкой пленкой с нагревательными элементами, необходимо выполнять монтаж аккуратно и с выполнениями дополнительных правил, указанных на упаковке. При неправильном обращении могут возникнуть деформации или повреждения цепи, что выведет из строя всю отопительную систему.

2. Если был куплен стрежневой теплый пол, представленный гибким термоматом, то его монтаж в разы легче. Первым делом на черновое бетонное основание укладываем тепловой мат. Подключаем провод к терморегулятору и с помощью ленты с клеевой поверхностью приклеиваем конструкцию к полу. Наносим слой специального клея и после того, как он высохнет, укладываем непосредственно саму плитку. Также, стоит отметить, что элементы данного типа теплого пола не боятся передавливания.

Рекомендуем посмотреть, как правильно устанавливать электрический теплый пол видео, которое находится в конце статьи.

Советы при монтаже электрических теплых полов

На последок, поделимся несколькими полезными советами при укладке теплого пола в гараже своими руками:

• Несмотря на то, что пользоваться теплыми полами вы будете в зимнее время, устанавливать рекомендуется в теплый сезон.
• При выборе длины кабеля следует учитывать, что изменить, если быть точнее уменьшить ее – невозможно. Кабели нагревания в системе теплого пола резать категорически запрещается.
• При монтаже, постарайтесь не наступать на провода, поскольку это может повредить их целостность.
• Не включайте систему до того момента, как стяжка полностью высохнет.

После прочтения данной статьи, каждый человек владеющий машиной установит электрический теплый пол в своем гараже. Почему спросите вы? Во-первых, это очень выгодно. Теплый гараж не только комфортен для автолюбителя, но и продлевает срок службы машине. А во-вторых, в статье подробно описано, как установить электрический теплый пол своими руками, тем самым сэкономив. Соблюдайте правила эксплуатации и получайте удовольствие от созданного вами микроклимата в гараже.

Монтаж теплого пола в гараже своими руками

Вопрос, как сделать теплый пол в гараже своими руками, сегодня встречается часто. Его задают загородные застройщики, которые пытаются соорудить теплый гараж для своего авто. Но перед тем как перейти к разбору темы, нужно определиться, что подразумевается под термином «теплый пол». Это утепленный пол с закладкой в его конструкцию теплоизоляционного материала или это система отопления. Чтобы не ломать себе голову, рассмотрим оба варианта.

Утепленный пол

Начнем именно с этой позиции, потому что закладка утеплителя производится на стадии формирования напольного основания. В первую очередь надо выбрать теплоизоляционный материал. Здесь небольшое разнообразие, потому что пол гаража подвергается достаточно серьезным нагрузкам. Поэтому для тепловой изоляции потребуются или насыпные материалы, или плитные с высокой плотностью.

К первым относятся:

Ко вторым – плиты из пенополистирола. С плитным утеплителем не все так просто. Здесь потребуется материал, плотность которого должна быть выше 150 кг/м³.

Технология утепления

Перед тем как утеплить пол в гараже, надо выбрать теплоизоляционный материал. Оптимально – насыпной. С ним легче работать. Единственное, что нужно продумать, это толщина засыпаемого слоя. Если это керамзит, то не меньше 20 см. Если перлит или вермикулит, то 10-15 см после трамбовки.

Последовательность проводимых операций:

1. Площадка между элементами фундамента очищается от мусора и растительности, выравнивается.
2. Производится засыпка песка толщиной 30 см. Этот размер выбирается не зря, потому что песок может пропустить через себя вверх влагу только на 30 см. По сути, песчаный слой выполняет функции гидроизоляции.
3. Засыпается слой щебня толщиною 10-12 см.
4. Укладывается гидроизоляционная основа из рубероида, сложенного вдвое, или из полимерной пленки. Главное – раскладку сделать так, чтобы пленка закрывала собой боковые плоскости фундамента.
5. Засыпается теплоизоляционный материал, который выравнивается по горизонту.
6. Еще один слой гидроизоляции.
7. Монтаж армирующего каркаса из стальной арматуры, который изготавливается в виде решетки с ячейками 20х20 см. Обратите внимание, что решетку укладывают на поставки. Цель – чтобы армокаркас оказался внутри бетонного раствора. В качестве подставок используют камень, кирпич, металлический профиль или специальные железные или пластиковые конструкции, которые продаются в магазинах.
8. Заливается бетонный раствор, который и формирует пол в гараже. Его толщина – не меньше 10 см.

Утепление пола керамзитом

Некоторые тонкости технологии. Нужен ли армирующий каркас? Не всегда. Если гараж возводится на одну машину, то можно толщину бетонной стяжки увеличить до 20 см. И это будет гарантией, что пол под весом автомобиля не растрескается и не прогнется.

Когда заливается бетонный пол по грунту, то рекомендуется между стяжкой и поверхностями фундамента оставить небольшой зазор. Его называют демпферным или компенсационным. Поэтому перед тем как бетонировать пол, нужно по боковым плоскостям фундаментной конструкции проложить демпферную ленту.

Утепление пенополистирольными плитами

Стоит ли вообще использовать этот материал? Если подобрать под требуемую плотность с учетом толщины – не меньше 10 см – то это неплохой вариант. Пенополистирольные плиты сегодня выпускаются с замковым соединением паз-шип, так что теплоизоляционная поверхность будет без зазоров и щелей.

Последовательность проводимых процессов:

• Засыпается подушка из песка и щебня.
• Заливается тонкая стяжка толщиною 5 см. Плиты ПП укладываются только на прочную и плотную поверхность.
• Укладывается гидроизоляция.
• Монтируются плиты утеплителя, которые легко подрезаются по необходимым размерам с помощью обычной пилы или ножом.
• Второй слой гидроизоляции.
• Заливка бетонного раствора или по армирующему каркасу, или без него.

Утепление пола пенополистирольными плитами

Система отопления «теплый пол»

Что нужно учесть, перед тем как сделать теплый пол в собственном гараже? Необходимо выбрать саму систему отопления: электрическую или водяную.

Начнем с первой и обозначим ее плюсы и минусы. К преимуществам можно отнести:

• равномерный прогрев всей площади гаража;
• простота укладки и подключения, для чего необходима одна розетка;
• небольшая комплектация, куда ходят простые приспособления;
• температура нагрева пола до +27С, что является безопасным условием эксплуатации гаража.

Что касается недостатков:

• электроэнергия – самый дорогостоящий вид топлива;
• сложность ремонта, если кабель на каком-то участке сгорел или была пробита изоляция.

Водяной теплый пол

По сути, это трубная разводка на полу, которая подключается к нагревательному котлу или печи. Особенности эксплуатации водяной системы отопления теплый пол заключается в том, что внутри нее вода должна курсировать с температурой не больше +65С. Оптимально – если котел нагревается газом. Если используется электрический нагревательный элемент, то лучше выбрать электрический теплый пол.

Чтобы провести монтаж водяного теплого пола в гараже своими руками, необходимо знать некоторые нюансы и моменты. Самое главное – это сформировать основу. Они точно такая же, как и в случае утепленного пола. На фото ниже видно, как располагаются слои укладываемых материалов. Именно в такой последовательности и надо проводить закладку напольного основания в гараже с установкой труб теплого пола.

Формирование пола в гараже

Для чего необходим утеплительный слой в этой конструкции. Все дело в том, что тепловая энергия, исходящая от отопительной системы, будет распространяться во все стороны. И вниз в том числе. Чтобы снизить теплопотери, под отопление укладывается теплоизоляция. Здесь можно использовать и насыпные, и плитные материалы.

Обратите внимание, что по теплоизоляционному слою заливается бетонная стяжка. После ее высыхания по поверхности раскладывается армирующий каркас. Как раз к нему и будут крепиться трубы теплого пола с помощью вязальной проволоки или пластиковых хомутов.

Крепление труб теплого пола к сетке пластиковыми хомутами

Во всей монтажной технологии важным моментом является выбор схемы раскладки труб на полу. Все дело в том, что горячая вода, войдя в контур, теряет тепло по мере продвижения по трубам. И чем дальше она от котла, тем ниже у нее температура. Поэтому оптимальный вариант укладки труб – спираль. На фото ниже такая модель показана.

Монтаж труб спиралью

Обратите внимание, что половина контура, которая считается подачей, располагается рядом с другой половиной – обраткой. Обе части прокладываются параллельно друг друга. Таким образом, горячая вода равномерно распределяется по всей площади гаражного пола.

Если гараж небольшой (на один автомобиль), то подойдет и схема змейка. Это самый простой вариант. Трубу просто укладывают змейкой по всей плоскости. Один ее конец подсоединяется к подаче котла. На фото ниже видно, что контур подачи проводится по прямой до противоположной стены гаража, где подсоединяется к змейке.

Второй конец, являясь конечным элементом трубной конструкции, напрямую подключается к котлу. Обратите внимание, что циркуляционный насос системы теплый пол устанавливается именно на обратный контур около котла. Здесь самая низкая температура теплоносителя. А значит, насос будет подвергаться незначительным температурным нагрузкам, что увеличит срок его эксплуатации.

Укладка труб змейкой

Шаг раскладки

Это важный параметр, который варьируется в диапазоне 100-600 мм. Его выбирают из расчета тепловой нагрузки на саму конструкцию теплого пола. Он зависит от назначения помещения, от длины контура и прочих факторов.

Сразу оговоримся, что пластиковой трубой сделать загиб между трубами, уложенными с шагом в 100 мм, невозможно. Произойдет загиб, который уменьшит диаметр трубы, что приведет к снижению эффективности работы системы отопления. Такой шаг можно использовать, если в качестве элементов применяют медную трубу. Для пластика минимальный размер шага – 150 мм.

Стандартный шаг укладки – 200-300 мм. А вот у стен его рекомендуется уменьшить до 100-150 мм. Цель – увеличить теплоотдачу около конструкций, сопряженных с улицей.

Внимание! Если площадь гаража не превышает 40 м², то теплый пол укладывается одним контуром. Если площадь больше данного значения, то контуров должно быть два или больше. Это когда укладываются два контура, подсоединяемые к котлу отопления по отдельности через гребенку. При этом схема каждого контура может быть одинаковой или разной.

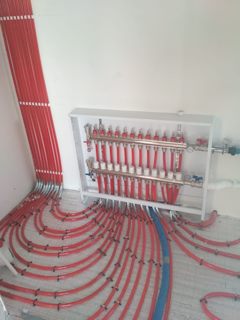

Коллекторно-смесительный узел

Это сердце теплого пола. Его можно сделать своими руками. Но сам коллектор стоит недорого, поэтому не изобретайте велосипед заново. Купите готовую конструкцию. В этом деле главное – точно подобрать его по тепловой нагрузке, в чем Вам могут помочь специалисты.

Единственное отметим, что ходит в коллектор:

• клапаны или вентили на контурах подачи и обратки;
• воздухоотводчик;
• дренажный кран для отвода теплоносителя из системы;
• фитинги для подсоединения труб к коллектору;
• циркуляционный насос.

Коллекторная группа

Обобщая тему, заданную вопросом, как самостоятельно сделать теплый пол в гараже, необходимо обозначить, что на самом деле это не самая простая строительная операция. И во многих случаях владельцы гаражей принимают решение просто утеплить полы, используя теплоизоляционный материал. К тому же система теплый пол – затратная в плане эксплуатации. Расход даже самого дешевого энергоносителя бьет по карману.

Какой теплый пол лучше для гаража и как сделать своими руками

Если гараж примыкает к жилому помещению и имеет с ним общую стену, стоит озаботиться проблемой его отопления. Есть несколько вариантов отопления помещения. Один из них – устройство теплого пола в гараже. Такой вид отопления обеспечит комфортные условия для хранения автомобиля и для работы в помещении. Подходит для климатических зон с холодными и снежными зимами.

Преимущества и недостатки

Выбирая тип отопления, обращают внимание на плюсы и минусы выбранной технологии. Теплый пол привлекает из-за:

• равномерного прогрева поверхности пола. В гараже часто проводят ремонтные работы, и бывает нужно осмотреть дно автомобиля. Удобно и не опасно для здоровья лечь на теплый пол;
• экономия электроэнергии, если использовать для нагрева газовые и твердотопливные котлы;
• достаточно простого утепления стен и крыши, чтобы зимой температура не опускалась ниже 15 °С, что является предельной низкой температурой, по санитарным нормам, для мест стоянки автомобиля. Создается микроклимат, препятствующий образованию ржавчины на кузове и другим поломкам. Прогревается слой воздуха, находящийся ближе всего к автомобилю;
• разнообразие систем отопления для пола.

Хотя теплый пол хорошо поддерживает температуру в помещении, есть у него технические недостатки:

• распределение нагрузки – пол в гараже постоянно испытывает повышенное давление из-за веса машины. Необходимо тщательно рассчитать нагрузку и правильно его смонтировать, чтобы давление от колес не нарушило его работу;
• проблема ремонта. Вся система отопления расположена под полом, и в случае поломки его придется полностью демонтировать.

Какие существуют, их характеристика

Существует две разновидности теплого пола, отличающиеся по используемому для обогрева материалу. Оба вида замуровываются в стяжку. Изучив их характеристики, выбирают наилучшие системы отопления для конкретного случая.

Электрические

Система обогрева строится на основании электрического кабеля и специальной ткани, укладываемой внутрь стяжки. Преимущество электрических систем в:

• безопасности. Пол оборудуется температурными датчиками, сигнализирующими о замыканиях, перегревах отдельных участков – они необходимы для контроля нагрева и регулировки температуры;
• простота монтажа и отсутствие дополнительного оборудования;
• срок эксплуатации – более 50-ти лет.

Серьезный недостаток этой системы – большой расход электроэнергии. Сэкономить можно при устройстве качественного утепления и изоляции стен гаража – так потери тепла будут минимальны. Не рекомендуется устанавливать в помещениях с высокой влажностью.

Водяные

Это система из металлопластиковых труб, замкнутых в единый контур на котел. Трубы заполняются водой или, как альтернатива, антифризом. Такой тип лучше всего подходит для помещений, где уже установлен котел газового типа или работающий на топливе. Нагрев от электричества не оптимален. К плюсам системы относится:

• простота монтажа – принцип работы напоминает обычные радиаторы отопления, и такую систему легко собрать своими руками;
• равномерный нагрев бетона;
• экономия электроэнергии.

Имеется у них ряд недостатков:

• если полы не включать зимой, то вода в системе может промерзнуть, что приведет к протечке труб и выходу из строя всей системы;
• необходимо дополнительно приобретать котел и насос.

Какие инструменты и материалы понадобятся

Конструкция теплого пола напоминает слоеный пирог. Для его сооружения потребуются:

• песчано-цементная смесь;
• арматурная сетка толщиной 8-10 миллиметров, с ячейками 15х15 сантиметров;
• трубы и котел или электрокабель и инфракрасная пленка;
• набор пластиковых хомутов и подпорок для фиксации отопления;
• гидро- и теплоизолятор (плотная пленка, рубероид, армированная фольга и другие подобные материалы);
• покрытие чистового пола: дерево, плитка, окрашивание.

Из инструментов необходимы: бетономешалка, уровень, маяки, правило и другой подручный инструмент. Желательно перед укладкой сделать чертеж разводки труб или проводов. Важно, чтобы машина не проезжала по местам укладки кабеля.

Установка электрического

Начинают работы по монтажу пола после того, как сделан черновой пол. Для этого вычищают грунт на глубину до полуметра, засыпают слой песка, щебня и заливают бетоном. Электрический обогрев пола не требует высокой стяжки, но оптимальная ее высота – 10 сантиметров.

Внимание! Советуют в местах, где проезжают колеса, уложить обычный пол. А кабель можно прикрыть гипсокартоном, ламинатом или другим покрытием.

Работы своими руками выполняются в следующем порядке:

1. Укладка гидроизоляции. Грунтовые воды не должны попасть на кабель. Для этого используют рубероид или плотную пленку.
2. Создание теплоизоляционного слоя, чтобы предотвратить уход тепла «в землю». Не рекомендуют использовать как изолятор фольгу.
3. Укладка армированной сетки и ее фиксация.
4. Прокладка кабеля и его подвязка к обрешетке. Заранее проводят расчет необходимой длины кабеля. Выбирают цельный провод, без спаек. Нагревательные маты могут заменить провод.
5. Установка термодатчиков, особенно в зоне у машины, где и необходимо поддержание определенной температуры.
6. Подключение кабеля к отдельному щитку и пробное включение.
7. Если все работает исправно, поверх решетки заливают слой стяжки, дают ему просохнуть и монтируют чистовой пол.

Система не требует специального обслуживания.

Оборудование водяного пола

Водяной теплый пол, как и электрический, создают на основе черновой стяжки. Если пол уже есть, то снимают его верхний слой, убирают мусор и выравнивают поверхность. Для пола данного типа выполняют следующие работы:

1. Установка гидроизоляционного слоя из рулонного материала. Предпочтителен рубероид с промазкой швов битумной мастикой, но можно заменить плотной пленкой.
2. Организация теплоизоляции. Так как нагрузка на пол высокая, то берут тонкие материалы. Используют фольгирующий слой, укладывая его глянцевой стороной наверх, чтобы тепло от труб возвращалось в помещение, а не уходило вниз.
3. На пластиковых подпорках ставят обрешетку для укрепления и профилактики растрескивания стяжки. Оптимальная высота – 3-4 сантиметра над уровнем изоляции.
4. Хомутами подвязываются трубы. Возможна их разводка по схеме «улитка» или «змейка», можно сделать 1 или 2 контура.
5. Подключение к котлу, установка насоса при необходимости. Заполнение системы водой и тестовый запуск.
6. Заливка стяжки слоем от 5 сантиметров. Рекомендованная толщина – 10-12 сантиметров.
7. Создание чистового пола.

При разводке труб минимальное расстояние от стен – 20 сантиметров. Не стоит заводить их под шкафы и стеллажи. До начала работ делают чертеж будущей системы.

Укладка теплого пола на антифризе

Недостаток водяного пола в достаточно высокой температуре замерзания теплового носителя. Если зимой помещение регулярно не протапливать и не сливать воду из труб, возможно их промерзание и повреждение. Решается проблема заливкой в систему антифриза. В зависимости от добавок, его температура замерзания – от -65 до -30 °С.

Укладка покрытия ничем не отличается от работ для обычного водяного пола. Такая система требует установки более производительного насоса, чтобы жидкость беспрепятственно циркулировала. Вместо воды заливают антифриз. Жидкость делают на основе двух веществ: этиленгликоля или пропиленгликоля. Второй более дорогой.

Монтаж теплого пола на антифризе стоит дороже, чем водный аналог. Требуется выбор более дорогостоящего оборудования, но система окупится «дешевым», в сравнении с другими типами, отоплением.

Техника безопасности

Эксплуатация теплых полов, все монтажные работы должны выполняться строго в соответствии с инструкциями от производителей.

Есть несколько рисков при их работе:

• протечка – актуально для водяного и антифризного пола. В первом случае просто нарушается качество отопления, повышается сырость. Протечки антифриза на этиленгликоле опасны отравлением. Это вещество создает ядовитые пары, которые взывают различные заболевания. Пропиленгликоль более безопасен. Также антифриз отличается текучестью и протекает в самых неожиданных тех местах;
• короткое замыкание, перегрев – актуально для электрического контура. Такой пол не любит ковров и других покрытий, так как они задерживают тепло и приводят к перегреву системы. По этой причине колеса не должны стоять на кабеле.

Communities › Сделай Сам › Blog › Отопление гаража. Тёплые полы своими руками. Вторая жизнь газового котла.

В связи с наступившей зимой (наконец-то)), пришла пора включить отопление в гараже.
И в связи с этим событием хочу поделиться с Вами своим вариантом исполнения.

Думаю, тёплые полы в гараже – мечта многих мастеров. До тёплых полов перепробовал несколько способов отопления – от тепловой пушки и электрических конвекторов до канального теплообменника. Но всегда хотел тёплые полы. Мои соображения на этот счёт и реализацию схемы отопления можно посмотреть в видео внизу. А здесь я хочу показать вариант вторичного котла на тёплые полы, сделанного из списанного газового настенного котла (в видео это тоже есть ))).
Зачем нужна отдельная схема для гаража, наверно, объяснять не надо – очень разные теплопотери. И ещё я принципиально хотел сохранить в качестве теплоносителя в «домашней» системе воду. По нескольким причинам: при протечке теплообменника в котле антифриз может попасть в питьевую воду, у воды больше теплоёмкость и она эффективнее передаёт тепло. Ну, и наконец, меньше текучесть – это значит, что ей сложнее найти щёлочку чтобы сбежать. А так как всё отопление делал я сам, то … =)).
Схема реализована так – от общей водяной системы дома через пластинчатый теплообменник нагревается антифриз в системе тёплого пола гаража. Это проще всего реализовать на основе старого газового котла. Заодно дать ему вторую жизнь.

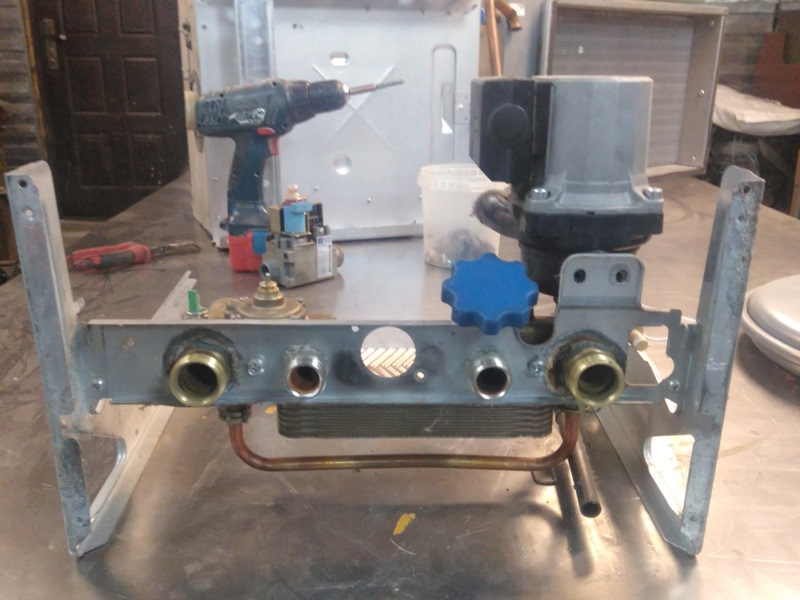

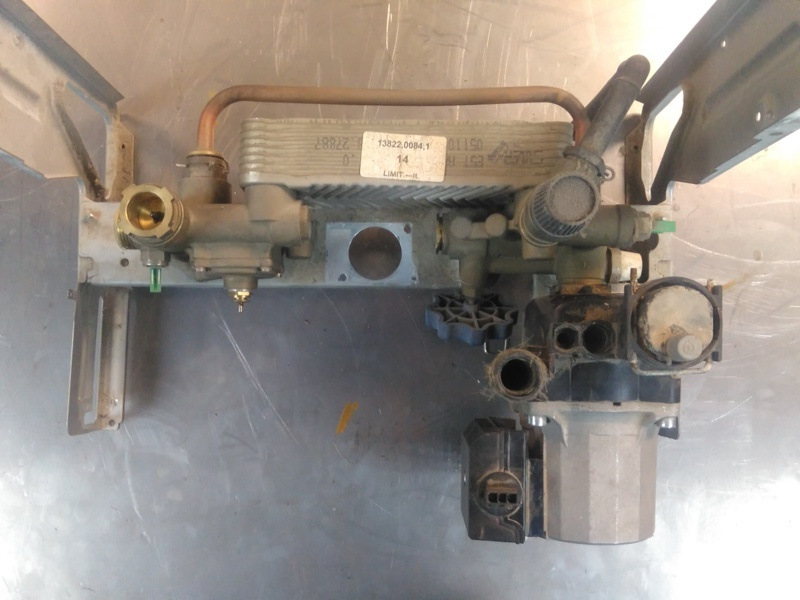

От котла мы используем насос, сам теплообменник, расширительный бак, ну и саму монтажную пластину, на которой всё это закреплено. На мой взгляд, решение красивое.

Почти все «живые» составляющие котла востребованы и выполняют свои функции.
Только немного наоборот – вместо воды, которую грел котёл идёт горячая вода от системы отопления дома. А вместо внутреннего контура котла – контур тёплых полов.
Регулировка температуры – за счёт установленного на водяном контуре термостатического клапана. Но измеряет он температуру антифриза в подающем контуре. Штатный термоманометр тоже в деле )).

По самим полам – утепление пенопластом Кнауф «Пол», предназначенным под стяжки в нагруженных помещениях, арматурная сетка с ячейкой 150х150 мм, труба из сшитого п/п 16х2 с шагом 150 мм, заливка – фибробетоном (бетон с наполнителем из стекловолоконных нитей). На всё ушло около 30 т.р. Ну делал, само собой, сам =)).

Надеюсь, кому-то пригодится.
Всем удачи, пока!

Recommendations

FakeHeader

Comments 136

Вот остатки котла зря использовал.
Экономно да, но в дальнейшем сталкнешься когда насос выйдет из строя придется менять на обычный 180мм, и вот первая ипопея. Тоже самое касательно гидрогруппы насоса, она не вечная часто пластик лопается. Расширбак, это вообще печальная история на настенниках то же долго не ходит в седнем 8лет. Пластинчатый теплообменник та еще хрень, надеюсь перед установкой его промыл в лимонке. Так же потери по гидравлике на нем из за диаметра 1/2″ как бы на ТП хватит но лишняя нагрузка на помпу темболее антифриз в системе. Лучше спаять из меди труба в трубе (за 2т.р. вполне уложитесь)
И в видео ты конечно приукрасл что через полчаса в гараже от теплого пола уже комфортно работать ) там только стяжка прогреется за это время и то не факт. Кстати у тебя остался на коллекторе еще контур свободный и от котла теплообменник (первичный), его можно на свободный контур прилепить и на теплообменник вентилятор и так будет быстрее прогреваться гараж, а как температура станет комфортной реально за полчаса отрубишь его и греть полом будешь.
С термоголовой ты сморозил чушь полную, нужно поставить смесительный клапан уже на теплый пол и все ни какого не надо изабретать велосипеда все давно придумано.

И блин на выход трубы из бетона ну мог бы фиксаторы трубы купить 16 цена 56р шт что бы аккуратно смотрелось (как на фото где трубки в верх пошли фото мое и моя работа)
И везде латунь, а тройник чугунный, убери его от него грязь будет в антифризе и осадок.
Если боишься что антифоиз попадет в горячую воду, используй пропиленгликоль он не ядовитый но дороже естественно.

Котел был Аристон? Старый котел еще медные трубки идут, трех ходовик латунный, сейчас гомно делают все пластиковое (

Спасибо за дельные советы! Ну, конечно, косячки есть. Куда же без них )). И трубы из бетона самого смущают. Но смысла переделывать уже, наверно, нет. Или есть? Котёл был Wolf. У мну ещё один такой есть, если что )). В систему все-таки залил пропиленгликоль. Бережёного Бог бережёт. А про прогрев — вроде пол дня говорил или несколько часов. Надо пересмотреть. Может, оговорился.

Ну когда пойдут уже поломки тогда и переделаешь смыс сейчас что тот переделывать, нужно быть готовым к проблеме и за ранее подготовиться к ней, продумать что и как переделать при чп.
А трубы ближе уже не подвинутьесли только опустить коллектор или удлиннители на него накрутить.

Обязательно убери тройники и сгон металлический из системы в ближайшие дни. Замени их на латунные. Метал очень сильно с гликолем вступает в реакцию негативно сказывается на самом антифризе плюс выпадает осадок и карозия…

И переделай регулировку температуры на полы.
Поставь подмес как на фото

Понял, железяки уберу, спасибо.

Какая толщина бетона над трубами?

Что-то около 4 см. Всего толщина стяжки 7-8 см.

всё правильно и толково сделал, а главное экономно

Как сделать теплый пол в гараже своими руками

Гараж – место, которое должно быть полностью комфортным в эксплуатации, а значит иметь дополнительные удобства. Тем более этого требует автомобиль, который должен находиться в благоприятных условиях. Поэтому зарождается идея в обустройстве дополнительных коммуникаций и функций в гараже. Один из главных вариантов – теплый пол в гараже, который позаботится о прогревании воздуха и сэкономит расход электроэнергии. Например, при необходимости осмотра и производства ремонта автомобиля возникает потребность в соприкосновении с полами.

Общие советы по устройству теплого пола в гараже

1. Температуры 15 градусов достаточно, чтобы теплые полы в гараже обеспечивали прогревание воздуха и создавали комфортную обстановку.

2. Чтобы воздух задерживался в помещении, учитывается:

• утепление стен;
• утепление потолка.

Поэтому следует позаботиться и заняться утеплением, что повысит эффективность тепловых полов в будущем.

3. Теплый пол для гаража подвергается нагрузкам:

• химические воздействия;
• механические повреждения.

Поэтому над нагревательными элементами требуется толстый слой стяжки (40-80 мм), что повысит пожароустойчивость и снизит влажность.

Важно! Тёплый пол желательно устанавливать на этапе строительства гаража.

Препятствующие факторы

Когда создаётся теплый пол в гараже своими руками, появляются трудности, связанные с монтажом и использованием в будущем.

По причине заливки бетонного основания возникают немалые нагрузки на плиту.

Использовать пластификаторы и присадки, что повысит прочность. При этом желательно проводить заливку теплого пола в гараже готовыми смесями. Толщина плиты — не менее 10 см. А чтобы не возникли трещины, следует следить за высыханием раствора и не допускать быстрого высыхания. Накрыть плёнкой и поливать 7 дней.

Цементная стяжка забирает часть тепла, и часть расходуется на нагрев напольного покрытия.

Чтобы эффективно использовать потребление тепла, можно обратиться за помощью к компьютерным программам, осуществляющие расчёты.

Неминуемость сезонных изменений.

Чтобы обеспечить работу в любое время года, необходимо предусмотреть клапан для сброса теплоносителя. Это позволит защитить систему отопления.

Выбор покрытия для теплого пола

Тепловой пол подразумевает подходящее к нему покрытие, которое способно выдержать вес и обеспечить отдачу тепла.

Совет! Несмотря на прочность, следует остерегаться напольных покрытий керамогранита и изделий из натурального камня. Данные материалы не обеспечивают отдачу тепла.

Хорошим решением для подогрева пола в гараже станет керамическая плитка или изготовление наливного покрытия (толщина 3-5 мм). При облицовке пола плиточным материалом необходим специальный клей и затирка. Затирание швов производить не раньше 2-3 дней. Полная нагрузка, спустя 6-7 дней.

Виды теплых полов

Чаще всего в гараже устанавливают электрический или водяной пол. Далее будут рассмотрены основные виды, которые отличаются своими характеристиками и принципами установки.

Характеристика электрического теплого пола

Принцип работы электрического пола сводится к нагреву пола за счёт выделения тепла в проводнике под воздействием электрического тока. Проводник тем самым нагревает стяжку. Она уже посылает тепло в помещение гаража. Основные виды электрических обогревателей: конвекционные и инфракрасные.

• простая установка;
• надежный в работе, не ломается;
• нет необходимости в обслуживании системы;
• имеется терморегулятор.

Важно! Выбрав в гараже электрический пол, нужно учесть теплоизоляцию гаража. Она требует качественного проведения.

Перед установкой следует подсчитать конечную нагрузку. Для этого 140 Вт/м умножить на площадь гаража.

Установка пола

1. Подготовить основание для будущей установки. Произвести изоляцию гаража от проникновения грунтовых вод с помощью бетонной стяжки. Должна быть ровной и не иметь перепадов в высоте. Стяжка должна застыть.

2. После этого переходить к укладке теплоизоляции. Выбор материала желательно остановить на:

Толщина – 30-80 мм в зависимости от погодных условий.

3. Установить температурный датчик.

4. Уложить гидроизоляцию.

5. Протестировать работу отопления пола.

6. Приступить к заливанию стяжки (толщина меньше обычного пола без системы электричества). В местах проезда автомобиля можно оставить обычный пол.

Совет! При использовании греющего провода обеспечить его укладкой монтажной лентой (50 см), которая обеспечит фиксацию витков провода. Лента прикрепится к черновой стяжке посредством дюбелей.

Вся информация в открытом доступе, поэтому сделать электрический теплый пол можно своими руками. Если возникают вопросы, следует обратиться к Интернет-ресурсам, где есть видео. В них наглядно показано, как сделать теплый пол в гараже в виде плана действий.

Важно! После полной установки нельзя включать пол. Срок – 28 дней.

Характеристика водяного теплого пола

Водяной пол в гараже — это система металлопластиковых труб, находящихся в стяжке. А источник тепла – котел. По причине экономии водяной пол устанавливается чаще всего. Позволяет экономить электроэнергию, и обеспечивает равномерность прогревания в гараже.

Важно! При начале использования теплого пола рекомендуется увеличивать температуру нагрева постепенно.

Установка пола

Чтобы сделать водяной теплый пол, следует соблюдать следующую последовательность:

1. Произвести общую очистку поверхности и добиться ровной поверхности, использовав дополнительную стяжку.
2. Уложить теплоизолирующий материал (толщина должна превышать 3 см) Помимо полистирола и пеноплекса для водяного пола использует специальные маты, оснащенные специальными фиксаторами.
3. Укрепить демпферную ленту к стене. Она компенсирует тепловое расширение стяжки.
4. Уложить толстую полиэтиленовую пленку и арматурную сетку, к которой будет прикрепляться труба. Труба фиксируется пластиковыми хомутами. На швы устанавливается гофрированная труба.
5. Провести испытания, создавая давление 3 – 4 бар, не меньше суток.
6. Залить бетонной стяжкой.
7. Оставить на 28 дней, для полного высыхания. Включать нельзя.
8. Готовый водяной теплый пол в гараже можно покрыть керамической плиткой.

Чтобы построить гараж недостаточно одних базовых конструкций. Целесообразнее вложить денежные средства в дополнительное обустройство. Ведь теплый пол обеспечит не только удобства в гараже для человека, но и создаст идеальное место и температуру для автомобиля.
